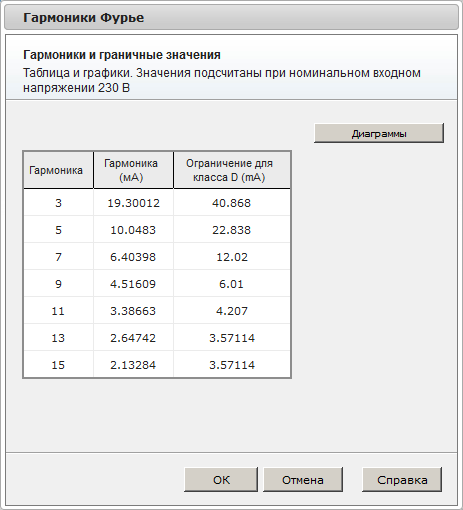

Форма Гармоники и граничные значения показывает расчетные отдельные гармоники входного тока и сравнивает их с пределами, описанными в стандарте IEC 6100-3-2.

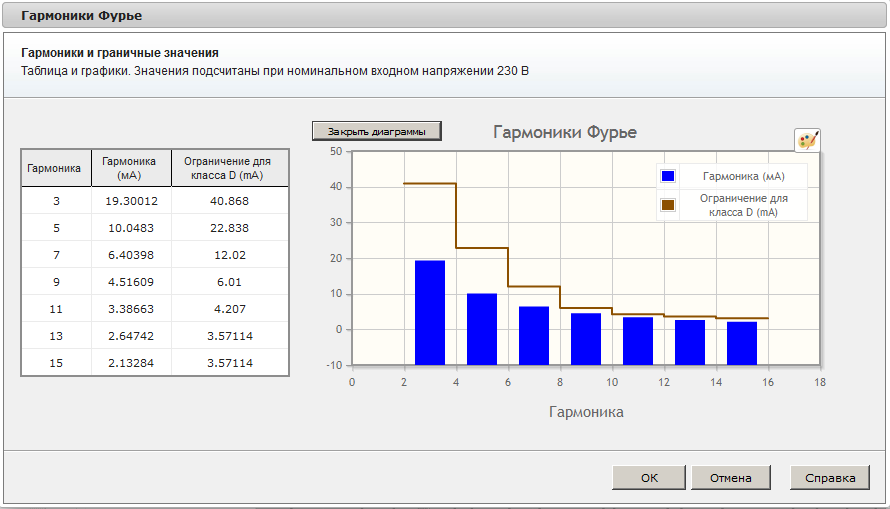

Щелкните кнопку Диаграмма, чтобы вывести графики гармоник Фурье.
Для светодиодных светильников с мощностью выше 25 Вт отдельные гармоники должны быть меньше пределов, указанных в стандарте IEC61000-3-2 для оборудования класса C. Если мощность ниже 25 Вт, то применяются пределы для класса D.
В таблице красные линии представляют пределы по стандарту. Программа автоматически выберет правильный класс в соответствии с выходной мощностью. В классе C предел для третьей гармоники был зафиксирован при 27% (считается, что коэффициент мощности равен 0,9).
Обратите внимание, что вторая гармоника не представлена в таблице (для класса C). Это вызвано тем, что вторая гармоника зависит от контроллера и от источника переменного тока. В противоположность остальным гармоникам в таблице, с которыми конструкция источника питания (размер сглаживающего конденсатора, kp, VOR) существенно меняет гармоники, вторая гармоника будет обладать намного меньшей зависимостью, потому что она присутствует только в том случае, когда нет полуволновой симметрии.
клик на иконку
открывает диалоговое окно, в котором можно настроить цвет и стиль элементов диаграммы.
