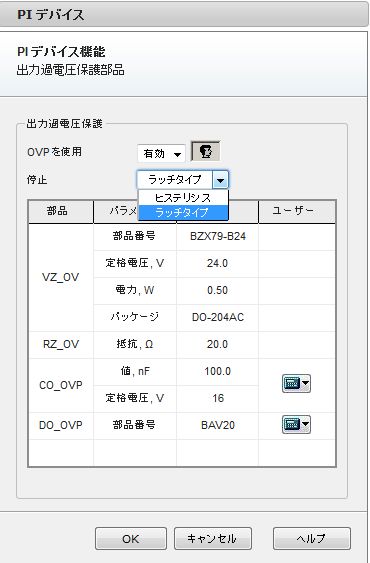

出力 OVP 設計フォームは、TOPSwitch-HX 及び TOPSwitch-GX の一部のパッケージで使用できます。
[OVP を使用] チェック ボックスを選択することによって、過電圧保護の使用をオンにできます。[ラッチ停止] から、[自動復帰] または [ラッチ] 保護タイプを選択します。
PI Expert では、部品セットが自動的に計算されます。ツェナーを交換するには、計算機アイコン
の右側にある黒い下矢印をクリックして、[変更] を選択します。[ツェナー] ダイアログ ボックスで、追加するツェナーを選択します。[OK] をクリックします。これでツェナーが交換されます。
アイコンは、カスタマイズしたツェナーが選択されていることを示しています。デフォルトのツェナーに戻すには、アイコン の右側にある黒い下矢印をクリックして、[デフォルト] をクリックします。抵抗値を変更するには、抵抗値のボックスの右側にある計算機アイコン をクリックします。 アイコンは、カスタムのパラメータ値が入力されていることを表しています。
