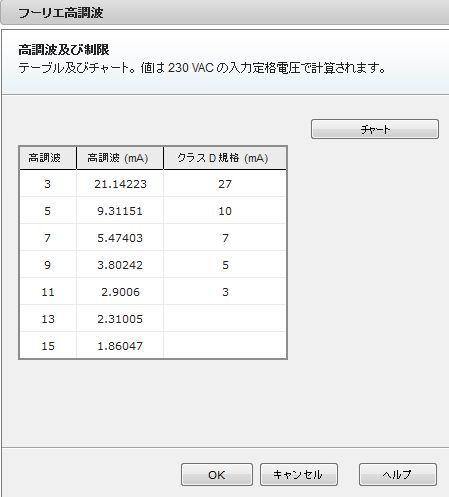

[高調波及び規格値] フォームでは、入力電流の計算された個々の高調波が表示され、これらを IEC 6100-3-2 に記載されている制限と比較します。

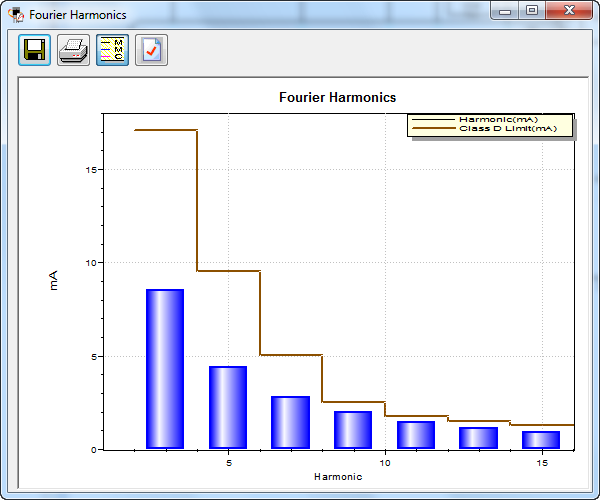

[チャート] ボタンをクリックして、フーリエ高調波チャートを表示します。
電力 25 W を超える LED ランプの場合、個々の高調波はクラス C 機器の規格 IEC61000-3-2 に定義されている制限を下回る必要があります。電力が 25 W 以下の場合は、クラス D 制限を適用できます。
チャートの赤線は、規格に基づいた制限を示しています。ソフトウェアにより、出力電力に基づいて適切なクラスが自動的に選択されます。クラス C の場合、第三次高調波の制限は 27% になりました (力率 0.9 を想定)。
第二次高調波はこのチャートに表示されていないことに注意してください (クラス C の場合)。これは、第二次高調波がコントローラ及び AC 電源によって決まるためです。これに対して、チャートの他の高調波では、電源の設計 (整流コンデンサのサイズ、kp、VOR) によって高調波は大幅に変わります。第二次高調波は半波対称性がない場合のみ現れるため、依存性はより小さくなります。
[Fourier Harmonics Chart (フーリエ高調波チャート)] ダイアログ ボックスでは、次の作業を実行できます。
- チャートを .bmp ファイル形式で保存します。
- チャートを印刷します。
- チャートの凡例を表示または非表示にします。
- チャートのカスタマイズが行える [グラフ オプション] ダイアログ ボックスが開きます。
[シリーズ] タブでは、グラフの表示/非表示を切り替えたり、グラフの色と線のスタイルを指定したりすることができます。
[共通] タブでは、X/Y 軸の値範囲、及びチャートのタイトルを編集することができます。
[色] タブでは、チャート コンポーネントの色とスタイルを調整することができます。
