RC スナバは、一般的に二次側ダイオードとバイアス ダイオードに配置されます。スナバ回路の主要な機能は、ダイオードがオフになった時にすぐにピーク電圧を制限してリンギングを低減することです。

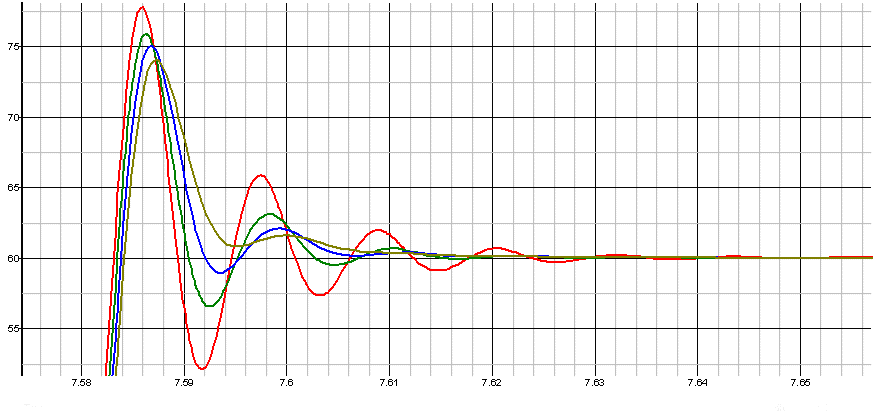

通常、スナバ入力容量は、予想されるピーク逆電圧でのダイオードの入力容量よりもずっと大きくなるように選択します。下の図では、スナバ入力容量が増加すると、リンギングが減少することを示しています。ただし、スナバ コンデンサが大きくなると、スナバの損失も大きくなることに注意してください。PI Expert は、損失を抑えながら、ターンオフ時に重要なダンピングを提供する、入力容量の値を選択します。
通常、電圧定格の高いダイオード (高い逆電圧で動作) では、接合入力容量が低くなり、小さなスナバ コンデンサを使用します。したがって、出力電圧が高くなるほど、スナバ コンデンサの値は低くなり、電力損失も低減されます。
抵抗の値は電力損失の総量を決定するわけではありません。しかし、抵抗はコンデンサ内に蓄積されたエネルギーを消費するため、抵抗の値は電力定格に応じた大きさにする必要があります。抵抗の値は、スナバのコーナー周波数がリンギング周波数を下回るように選択できます。
バイアスを使用する場合は、自由に抵抗とコンデンサで構成される RC スナバを追加できます。フィードバック フォームの [バイアス用スナバ RC] チェック ボックスを選択して、スナバをオンにします。
[部品] ボックスで、計算機アイコン
の右側にある黒い下矢印をクリックして、[変更] を選択します。
抵抗については、[スナバ抵抗] ダイアログ ボックスが開きます。このダイアログ ボックスで、計算機アイコン をクリックして [抵抗の変更] ダイアログ ボックスを開き、[抵抗]、[公差] 及び [定格電力] の値を編集します。
コンデンサについては、アクティブな部品セットから新しいコンデンサを選択できます (「部品ライブラリと部品セットの概要」も参照してください)。
