[鐵芯和線軸] 對話方塊包含變壓器鐵芯和線軸的相關資訊，並且允許您變更鐵芯和線軸參數。請注意，您可以直接在試算表中適當的儲存格內輸入自訂鐵芯和線軸參數。這些自訂鐵芯和線軸參數將用於適當的地方。無法直接透過試算表取得的規格則位於 [鐵芯和線軸] 對話方塊中。
下列為可用的參數和參數群組：
絕緣管件可用來在採用邊緣繞線的變壓器中隔離繞線的起始和終止引線，以滿足所需的安全漏電距離。邊緣是指變壓器線軸繞線窗口的一個區域，特意填充了絕緣材料，以增加線軸漏電距離。
套管通常用於磁線變壓器構造。這類管件應經過相關安全機構的認證。管件也必須能夠耐熱，才不會在焊接變壓器引線的高溫下融化。套管常用材料為鐵弗龍管件或散熱片管件。如果變壓器設計中使用金屬箔繞線，則也必須使用套管。現在，對於最大標準為 230 VAC 的 AC 輸入電壓，變壓器線軸的二次側接腳必須有 3.2 mm 的安全基座。使用這類變壓器線軸時，不需要使用套管。

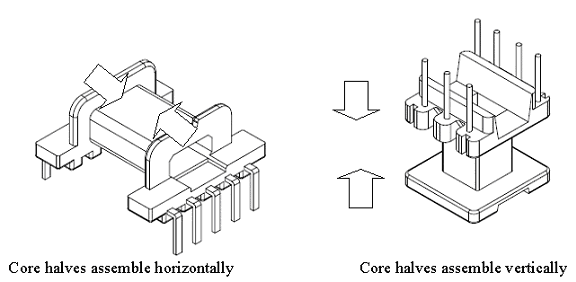

水平和垂直線軸是根據鐵芯半側相對於 PCB 的方向而分類的。下圖顯示一個水平線軸 (左)，以及兩個鐵芯半側如何水平組裝 (與 PCB 平行)。同樣的，在圖中也可以看到垂直線軸 (右) 中兩個鐵芯半側如何垂直組裝 (與 PCB 垂直)：
若要編輯預設值，請按一下 [每接腳的最大終端數] 方塊右側的計算機圖示
。
圖示表示指定了自訂參數值。根據每個接腳上連接的繞線所用的線徑尺寸，您可能需要減少每個接腳上所要連接的繞線數，才能實際建置所設計的變壓器。如果線徑尺寸太大，就會很難在單一接腳上連接多個繞線，而且也無法重複操作。
您可以在 [偏好設定] > [變壓器預設值] 索引標籤下，設定每接腳的最大終端數的預設值。
若要編輯 [鐵芯和線軸資訊] 群組中的參數，請按一下計算機圖示 。 圖示表示指定了自訂參數值。
下列為可用的參數：
鐵芯類型 - 顯示鐵芯類型的值。
預設鐵芯材料 - 您可以在這個方塊中，輸入自訂鐵氧體材料。
線軸參照 - 您可以鍵入線軸零件編號或描述。
使用的一次側和二次側接腳數 - 依預設，PIXls Designer 會計算變壓器設計所需的最小接腳數。PIXls Designer 無法檢查是否有這種線軸。請聯絡您的磁性元件供應商，瞭解哪一種線軸具有符合軟體計算出的一次側和二次側最小接腳數。您可以在 [接腳配置] 索引標籤中根據供應商提供的線軸，手動增加接腳數。
左邊緣 (底部) 和右邊緣 (頂部) - 如果這些欄位可以編輯，則可指定邊緣以包含到您的變壓器設計中。
