VOUT引脚电路

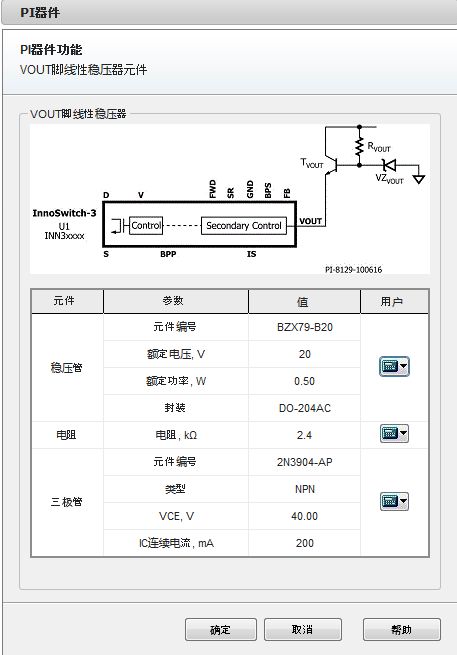

VOUT引脚电路表单显示VOUT引脚线性稳压器元件。VOUT引脚保护在主输出电压超过20 V时触发。

创建Innoswitch3设计时，PI Expert可计算和选择稳压管、晶体管和电阻。

如需在 元件 方框内更改稳压管或晶体管，请单击计算器图标 右侧的黑色向下箭头控件，然后选择 更改。从活动 元件集中选择晶体管或稳压管。

对于电阻， “PI器件的外部偏置电阻” 对话框 将会打开。在此对话框中，单击计算器图标  编辑电阻参数。
