VOUT保护

InnoSwitch-3的次级侧从主（稳压）输出供电。如果该输出的电压额定值大于20V，则必须对控制器的VOUT引脚提供保护。建议采用如下面图4所示的电压箝位。理想情况下，应使用VZ_VOUT = 20V。VOUT引脚的平均电流消耗不超过10mA，且峰值电流大于100mA。因此，应相应选择具有合适电压和电流额定值的T_VOUT。

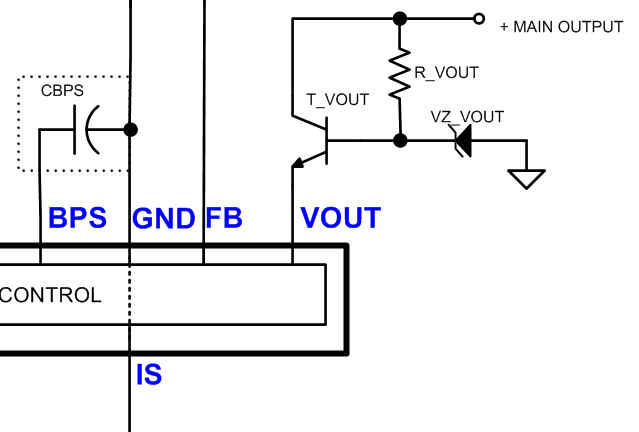

图4:   VOUT引脚电压箝位（T_VOUT、R_VOUT和VZ_VOUT）

电阻R_VOUT通过下面的公式1计算得出：

公式1：电阻计算

其中，I_Z是稳压管偏置电流；I_VOUT是流入VOUT引脚的最大电流；h_FE是晶体管T_VOUT共发射极的电流增益。
