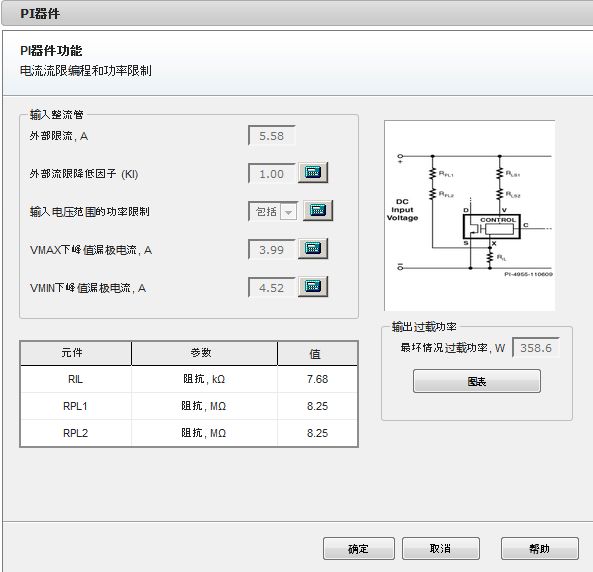

PI器件功能ILIM/PLIM表单显示与流限编程和功率限流有关的计算值。此表单是否可用取决于PI Expert产品系列。对于有M引脚功能的TOPSwitch-GX或TOPSwitch-HX封装，根据设计选项中的M引脚功能值，会显示UV/OV或ILIM/PLIM表单。如需更多信息，请参见L/M/V/X引脚功能。如需有关DPA-Switch的更多信息，请参见L和X引脚功能。
使用外部流限降低因子(KI)参数进行流限编程。单击参数框右侧的计算器图标
输入自定义值。如果指定的值超过允许的最大限值，您将会收到告警消息。如需更多信息，请参考KI限制。
选择输入电压范围的功率限制复选框，启用过载功率限制。如需更多信息，请参考功率限制。如果无需输出过载功率限制，您将收到警告消息。
您可以自定义VMAX处的峰值电流和VMIN处的峰值电流的参数值。最坏情况过载功率框中的值会自动计算得出。

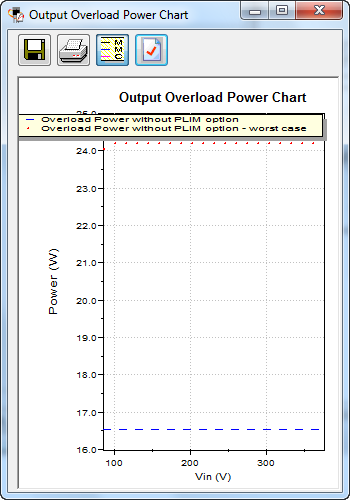

您可以通过单击图表按钮，显示输出过载功率图：
在过载功率图对话框中，您可以执行以下操作：
- 将图表保存为.bmp文件。
- 打印图表。
- 显示或隐藏图例。
- 打开图形选项对话框，您可以从中自定义图表。
系列选项卡允许您隐藏/显示图形并指定它们的颜色和线条风格。
常规选项卡可以编辑X轴和Y轴的值范围以及图表标题。
颜色选项卡允许您调整图表元件的颜色和风格。
