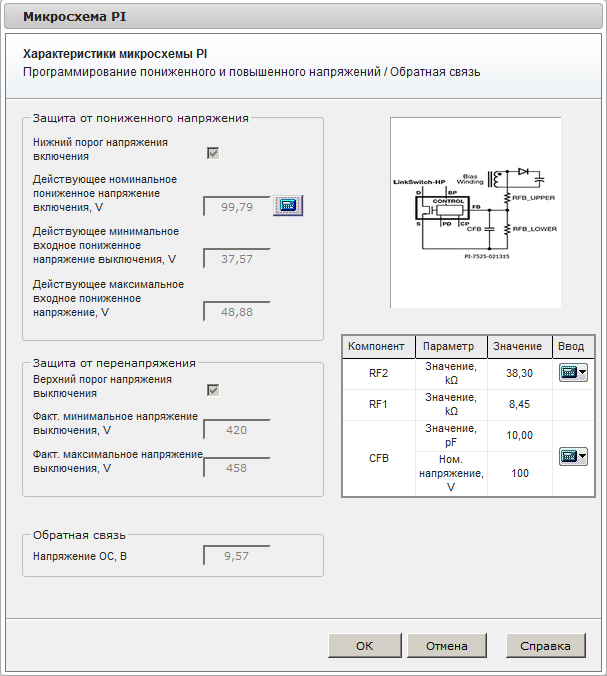

Форма Характеристики микросхемы PI Программирование повышенного и пониженного напряжений/Обратная связь показывает расчётные значения, относящиеся к программированию повышенного и пониженного напряжений для дизайнов LinkSwitch-HP.
Вывод FEEDBACK используется чтобы определять величину выходного и входного напряжения путём измерения напряжения на вспомогательной обмотке. Во время включения микросхемы PI ток через вывод FEEDBACK измеряется, чтобы определить входное напряжение. Во время когда выпрямитель на вторичной обмотке открыт, напряжение обратной связи пропорционально выходному напряжению в соответствие с отношением количества витков на обмотке смещения и вторичной обмотке.
Пользователь может изменить значение верхнего резистора обратной связи или порог включения защиты от пониженного напряжения. Изменение верхнего резистора обратной связи меняет установку пониженного/повышенного напряжения. PIExpert скорректирует величину нижнего резистора обратной связи так, чтобы поддерживать правильное выходное напряжение. Изменение величины порога пониженного напряжения заставит PIExpert пересчитать подходящие значения резисторов обратной связи.
Для надлежащего регулирования рекомендуется развязывающий конденсатор вывода FEEDBACK величиной в 10пФ. Пользователю даётся возможность изменить величину этого конденсатора. Конденсатор слишком маленькой ёмкости не обеспечит должной развязки, а результатом слишком большой ёмкости могут быть проблемы с регулированием и характеристикой переходного процесса. Работоспособность такого дизайна следует подтвердить на стенде.
