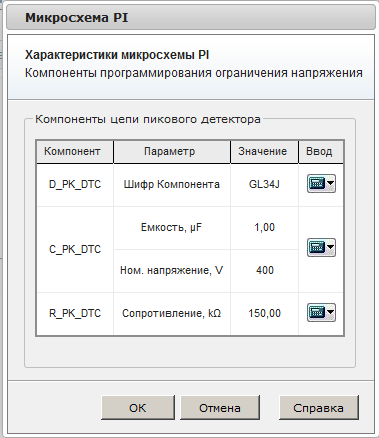

Форма Компоненты цепи пикового детектора показывает расчетные величины, относящиеся к схеме пикового детектора
.
Цепь пикового детектора используется для обеспечения напряжения постоянного тока, питающего контакт V микросхемы LinkSwitch-PH. Резистор R_PK_DTC обеспечивает путь разряда таким образом, что напряжение на конденсаторе C_PK_DTC следует за напряжением переменного тока. Для C_PK_DTC следует использовать величину, как минимум, 100 нФ, чтобы достичь коэффициента мощности, равного 0,9. Оптимальные величины обычно достигаются при 1 мкФ, однако большая величина может помочь системе поглотить часть энергии во время скачка напряжения.
Программа PI Expert при создании конструкции автоматически составляет конфигурацию из компонентов пикового детектора.
Можно изменить компоненты пикового детектора, щелкнув на иконку калькулятора
справа от каждого компонента в окне компонентов пикового детектора. Там, где можно выбрать иной компонент, появятся диалоговые окна следующего вида:
Диалоговое окно «Диод» — для диода.
Диалоговое окно «Конденсатор» — для конденсатора
Диалоговое окно «Резистор» — для резистора
При замене резистора выберите компонент, который хотите добавить, или отредактируйте параметры резистора. Щелкните OK.
