Используйте форму Выходной каскад / Сглаживающие фильтры для просмотра выходных сглаживающих фильтров (снабберов) в текущем дизайне. Программа PI Expert выбирает выходные снабберы в процессе оптимизации согласно спецификации. Основной выход отмечен буквой M. На форме Сглаживающие фильтры () вы можете включить и выключить снабберы для каждого канала (по умолчанию включены) и заменить снаббер, выбранный автоматически, выбрав другой из Библиотеки компонентов.
RC-снабберы обычно устанавливаются параллельно вторичному диоду и диоду смещения. Основная функция схемы диода – ограничить максимальное напряжение в тот момент, когда диод отключается, и уменьшить низкочастотные помехи.

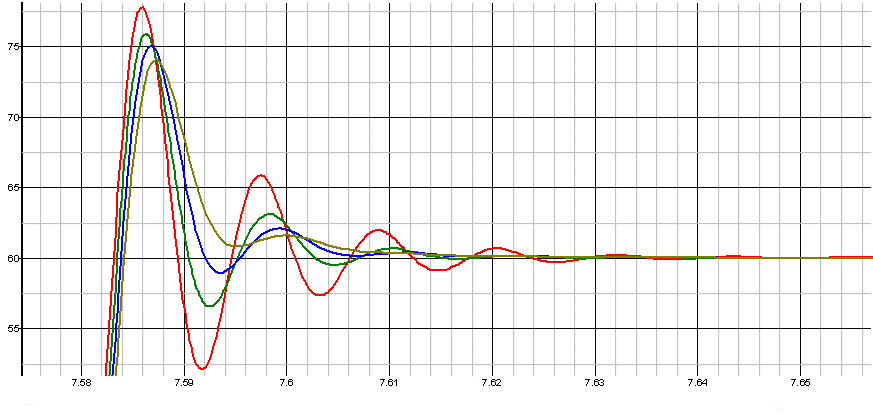

Обычно емкость снаббера выбирается таким образом, чтобы она была намного больше емкости диода при максимальном обратном напряжении. График внизу показывает, как уменьшаются низкочастотные помехи с увеличением емкости снаббера. Однако стоит учесть, что большая емкость снаббера также ассоциируется с большими потерями на снаббере. PI Expert выбирает значение емкости, чтобы сбалансировать потери и обеспечить значительное затухание при выключении.

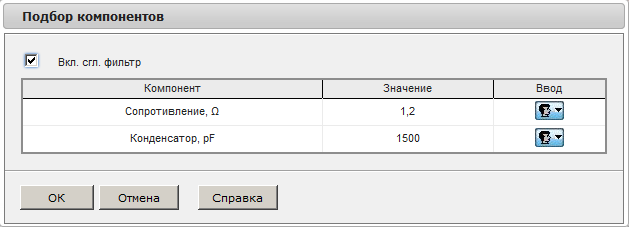

Для изменения выходного снаббера выберите выходной канал, на котором Вы хотите заменить снаббер и нажмите Изменить. Появится диалоговое окно Подбор
компонентов сглаживающего фильтра.
Диалоговое окно Подбор компонентов отображает параметры текущей снабберной цепи. Внесите изменения и нажмите OK.
