Конструкция трансформатора
Для каждого активного дизайна PI Expert предоставляет отчет с конструкцией трансформатора.
В этом отчете содержится вся необходимая информация и технические данные, необходимые для создания трансформатора. Пользователь может редактировать параметры трансформатора напрямую на странице отчета.

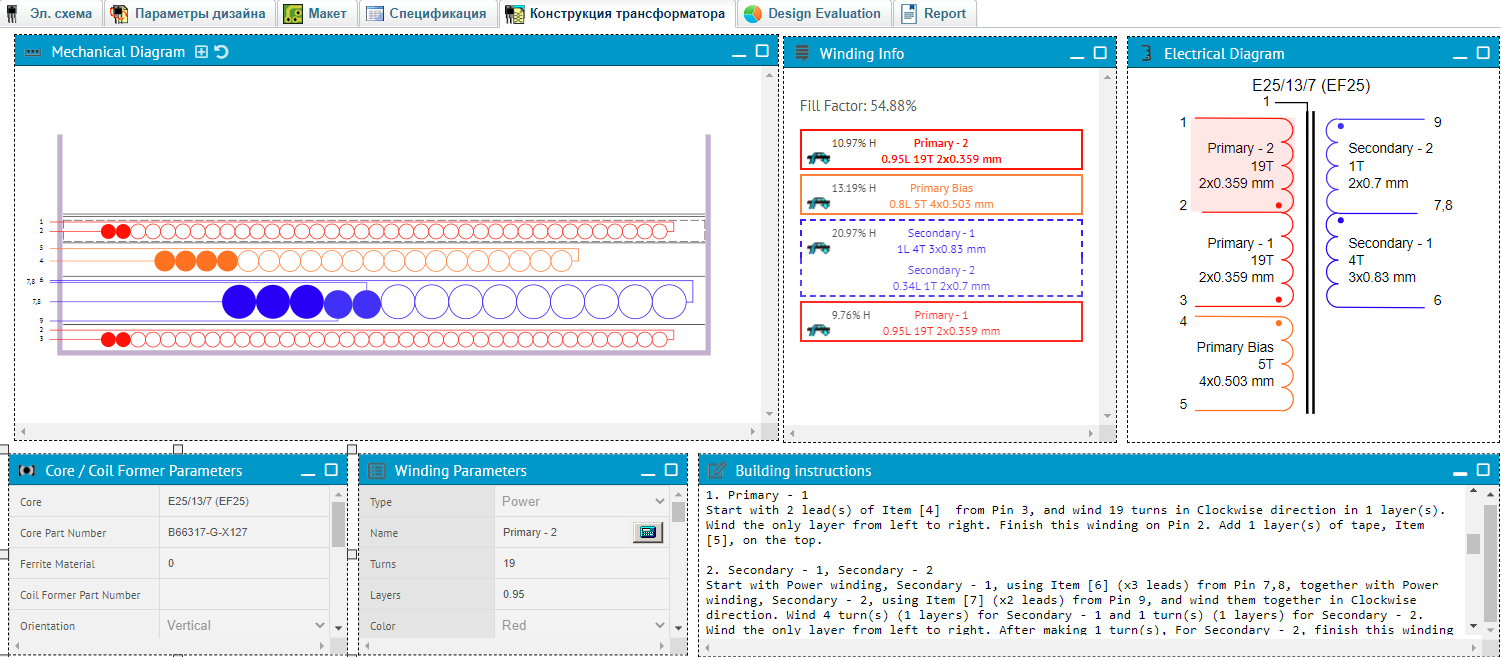

Отчет Конструкция трансформатора состоит из 6 блоков, которые можно свернуть, развернуть на весь экран, изменить размер или перетащить в удобное место. В нижнем правом углу отчета расположена кнопка Показать
, кликом на которую открывается панель инструментов для работы с блоками.
- Показать/скрыть Механическую Диаграмму.
- Показать/скрыть Электрическую Диаграмму.
- Показать/скрыть Информацию об обмотках.
- Показать/скрыть Параметры сердечника/катушки.
-- Показать/скрыть Параметры обмотки.
- Показать/скрыть Инструкции по построению трансформатора.
- Восстановить позиции блоков по умолчанию.

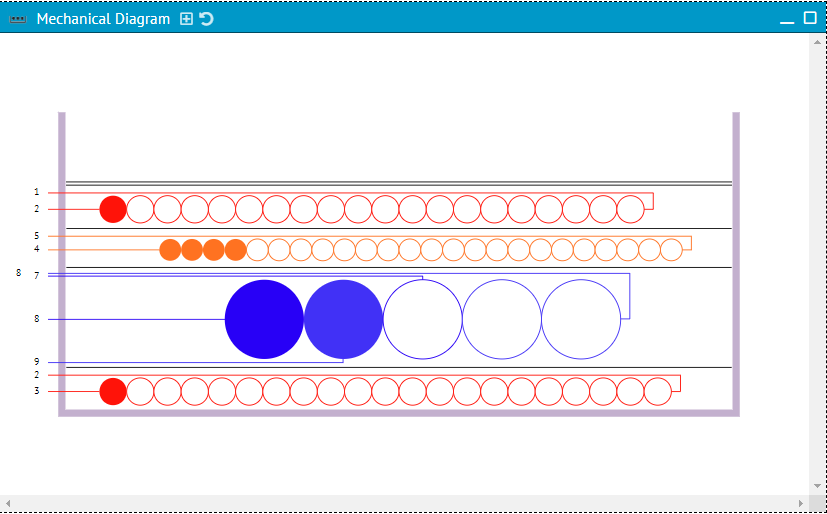

Механическая диаграмма
Механическая диаграмма отображает кинематическую схему трансформатора. Схема предоставляет информацию о порядке намотки, направлении обмоток, начальных и конечных контактах и количестве параллельных жил (филаров), используемых в каждой обмотке. Механическая диаграмма масштабируется в пропорции к реальным размерам катушки. Круги на схеме - это фактическое количество витков, умноженных на филар и диаметр провода, отображенное в масштабе к фактическому размеру катушки. Закрашенные круги обозначают количество филаров и отображают механическое начало обмотки. Обмотки представлены разными цветами, в зависимости от типа. Пользователь может изменять цвет обмотки по своему выбору. По умолчанию, красный цвет - это первичная обмотка, синий - вторичная обмотка, зеленый - экранная обмотка, оранжевый - обмотка смещения. Переплетенные обмотки отображены чередующимися кружками разного цвета.
Пользователь может менять расположение обмоток на механической диаграмме, перетаскивая их с помощью мыши. При перетаскивании одной обмотки на другую открывается контекстное меню. Через контекстное меню можно установить переплетение обмоток, поменять обмотки местами или отменить переплетение обмоток.
В верхней части блока механической диаграммы расположены три кнопки:
Добавить - пользователь может добавить экран из фольги или экранную обмотку и указать их параметры.
Удалить - становится доступной при наличии экрана или экранной обмотки. С её помощью пользователь может удалить экранную обмотку, если необходимо.
Сбросить изменения - сбрасывает сделанные изменения и возвращает отчет к начальному виду.

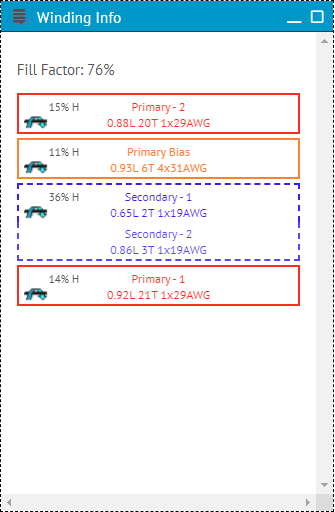

Информация об обмотке
Информационный блок отображает общие параметры обмоток, такие как количество витков, количество филаров, размер провода, количество слоёв, направление обмоток, коэффициент заполнения катушки и процентное соотношение обмоток к высоте катушки.
Обмотки расположены в том же порядке, что и на механической диаграмме. Пунктирной линией отмечены переплетенные обмотки. Пользователь может выбрать обмотку для редактирования, выбрав её в блоке.

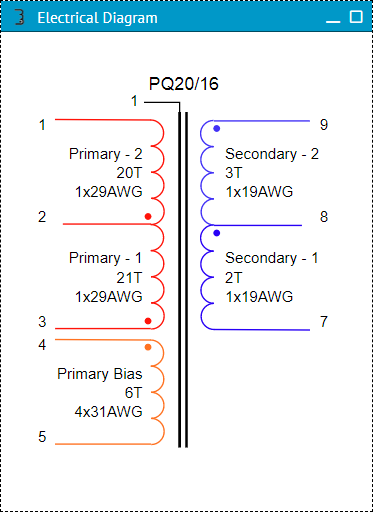

Электрическая диаграмма
На электрической диаграмме представлена электрическая схема трансформатора. Она отображает электрические соединения обмоток, расположение контактов, полярность, внешнее экранирование сердечника и основные параметры обмоток. Пользователь может выбрать обмотку для изменения её параметров, кликнув на конкретную обмотку в схеме.

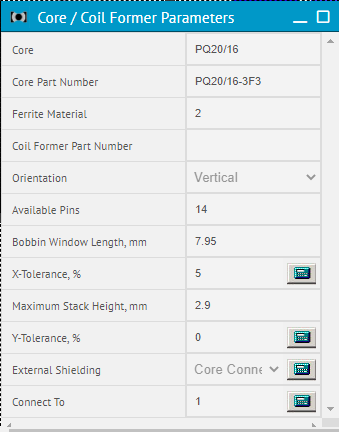

Параметры сердечника/ катушки
В этом блоке отображены параметры сердечника и катушки. Пользователь может изменять их, кликнув на иконку
Сердечник - тип сердечника.
Шифр компонента (сердечник) - шифр компонента от производителя .
Материал ферритового сердечника - тип материала сердечника.
Шифр компонента (катушка) - шифр компонента от производителя.
Ориентация - вертикальная или горизонтальная ориентация катушки.
Доступные контакты - общее количество доступных контактов на выбранной катушке.
Длина окна катушки, мм - длина окна обмотки, мм.
Допуск по оси Х, % - допуск по длине катушки по оси х. Пользователь может указать значение от -7% до 7%. Пропорции на кинематической диаграмме будут пересчитаны соответственно.
Максимальная высота стека, мм - максимальная высота окна для всех обмоток.
Допуск по оси Y, % - допуск по высоте катушки по оси Y. Пользователь может указать значение от -7% до 7%. Пропорции на кинематической диаграмме будут пересчитаны соответственно.
Внешнее экранирование - содержит три опции:
Нет - без внешнего экранирования
Лента вокруг трансформатора - эта лента замыкает все магнитные потоки, сгенерированные обмотками и сердечником, идущие вне трансформатора. Если этого не сделать, магнитные потоки могут генерировать помехи в соседних цепях и ухудшать параметры ЭМИ. Также, данная полоска может быть подключена к выводу DC для снижения электростатической интерференции. Следует обратить внимание на зазоры между первичной и вторичной обмотками.
Экранирование сердечника - сердечник подключен к контакту, выбранному пользователем (подключение к) с помощью провода.

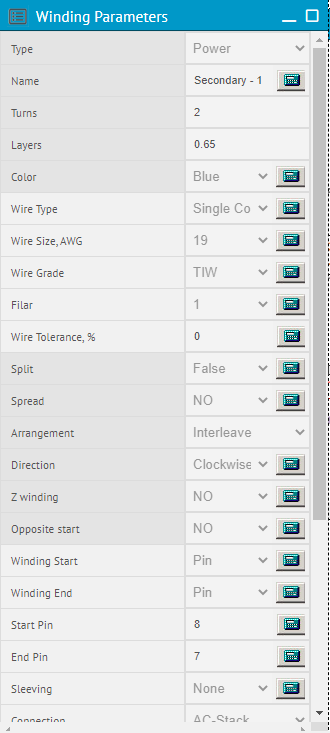

Параметры обмотки
Этот блок содержит все параметры выбранной обмотки. Пользователь может изменить параметры, кликнув на иконку и они будут немедленно применены к дизайну.
Тип - тип обмотки. Обмотка питания - первичная или вторичная обмотки питания. Обмотка смещения - управляющая обмотка, по которой проходит равномерный постоянный ток, который служит для создания желаемых рабочих условий в магнитном усилителе или другом магнитном устройстве. Иногда используется как обмотка обратной связи. Экранная обмотка - функция экранной обмотки, это снижение емкостной связи между первичной и вторичными обмотками. Экран - один виток фольги для уменьшения помех. Экран предотвращает возникновение высокочастотных помех в сети.
Имя - наименование обмотки. По умолчанию, обмотки именуются в соответствии с их типом. Пользователь может изменить имя обмотки.
Витки - количество витков в обмотке.
Слои - количество слоев в обмотке.
Цвет - определяет тип обмотки. Пользователь может изменить цвет обмотки.
Тип провода - тип провода, используемого в обмотке. Содержит следующие варианты: Одножильный провод, Фольга, Литцендрат.
Размер провода, AWG - размер провода, используемого в обмотке.
Филар - количество параллельных проводов,используемых в обмотке.
Допуск по проводу - допуск по размерам провода. При изменении автоматически пересчитываются диаметры, обозначающих витки, кружков на кинематической схеме.
Для Фольги:
Толщина фольги, мм - толщина медной фольги, используемой в обмотке.
Перекрытие - процент перекрытия последнего слоя фольги.
Для Литцендрата:
Размер одной жилы - размер одной жилы в литцендрате.
Количество жил - количество одинарных жил в литцендрате.
Изоляция литцендрата - тип изоляции литцендрата (c изоляцией, без изоляции,с тройной изоляцией)
Разделенная обмотка - обмотка может быть разделена на 2 части: Нет - разделение не требуется. Совмещенные обмотки - Обмотка разделяется на 2 равные части (витки и слои равномерно распределены). Разделенные части обмотки электрически соединены в стек. Пользователь может изменить распределение витков в каждой части. Параллельно - добавляет вторую часть обмотки, которая копирует основную. Обе части подсоединяются к одним и тем же контактам.
Непрерывное соединение - применяется только для совмещенных обмоток. Конечный вывод первой части разделенной обмотки остается не подсоединенным. Вторая часть обмотки наматывается тем же проводом.
Распределение - витки последнего слоя равномерно распределяются по всей длине окна катушки. Если последний слой заполнен не полностью, пользователь может выбрать распределить витки равномерно по всему слою.
Расположение - расположение обмоток (Независимая, Переплетенная, Сопряженная)
Направление - направление намотки (по часовой стрелке, против часовой)
Z-намотка - техника намотки, в которой каждый слой обмотки начинают наматывать с одной и той же стороны.
Начать с противоположной стороны - пользователь может начать намотку с противоположной стороны, вне зависимости от расположения начального контакта.
Начало обмотки - пользователь может выбрать следующие опции для начального вывода обмотки:
Контакт, Не подключен, Свободный вывод слева, Свободный вывод справа.
Конец обмотки - пользователь может выбрать следующие опции для конечного вывода обмотки: Контакт, Не подключен, Свободный вывод слева, Свободный вывод справа, Поверх всех налево, Поверх всех направо.
Начальный вывод - наименование начального вывода.
Конечный вывод - наименование конечного вывода.
Оплетка - изоляция на концах провода, в тех местах где они выводятся из бобины. Пользователь может выбрать изолировать как один из концов, так и оба конца провода.
Подключение - тип электрического подключения, отображенный на электрической схеме: Независимая - параллельная обмотка, АС стек - обмотки, соединенные в стек, Разделение - разделенные обмотки.
Зазор слева, мм - зазор безопасности с левой стороны, между катушкой и обмоткой.
Зазор справа, мм - зазор безопасности с правой стороны, между катушкой и обмоткой.
Лента между слоями - изоляционный слой между слоями обмотки.
Лента между выводом и обмоткой - изоляция между слоем обмотки и свободным выводом, протянутым от конца обмотки к контакту.
Лента поверх верхних выводов - количество слоев изоляции поверх провода выводимого сверху всех обмоток.
Лента сверху обмотки - количество слоев изоляции поверх обмотки.
Толщина ленты - толщина изоляционной ленты.

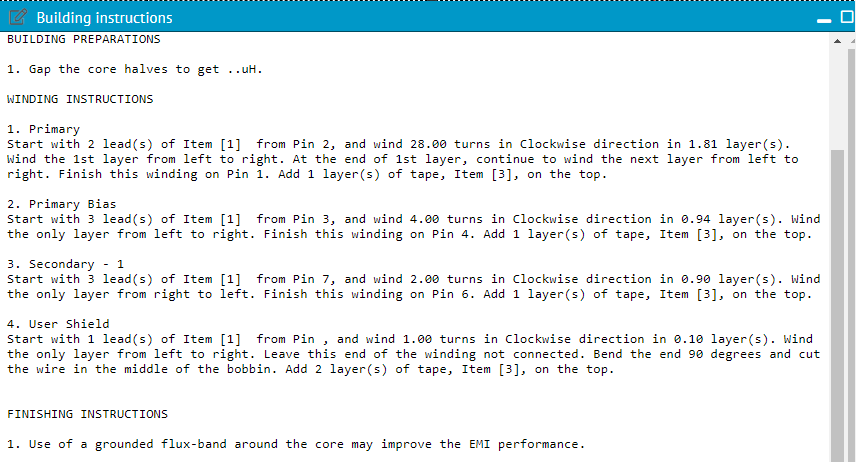

Инструкции по построению трансформатора
Этом блок описывает полные инструкции по созданию трансформатора. Здесь содержится полный список материалов, используемых в конструкции трансформатора, инструкции по подготовке к сборке, измерения, подробные пошаговые инструкции по намотке, инструкции по завершению работы, а также техническое описание проведения электрических испытаний. Пользователь может редактировать автоматически сгенерированные инструкции и добавлять собственные комментарии.
