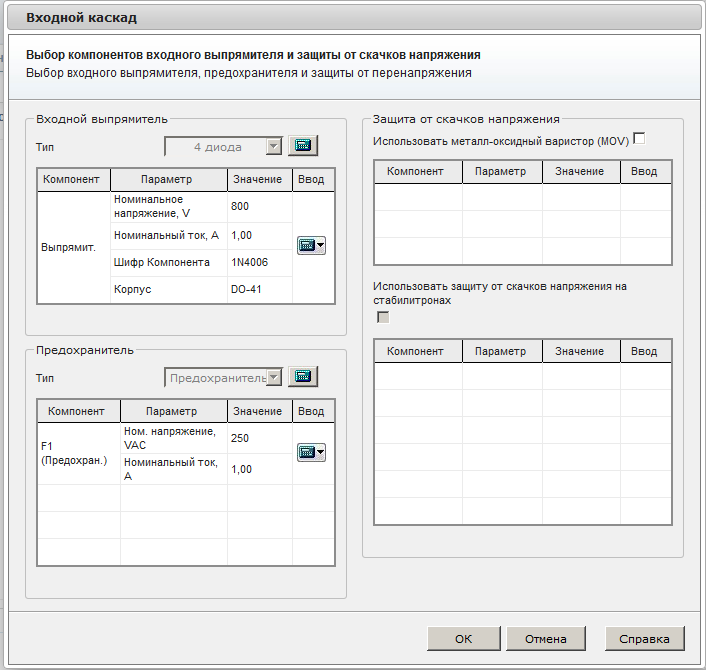

Используйте форму Выбор компонентов входного выпрямителя и защиты от скачков напряжения для определения схемы входного выпрямления. PI Expert автоматически создает конфигурацию выпрямителей при создании дизайна.
Для входного выпрямителя Вы можете изменить конфигурацию диодов. Кликните на значок
справа от поля Тип. Вы можете выбрать значение 4 диода или Мост. Значок
указывает на то, что параметр был изменен.
Вы можете изменить выпрямитель, выбранный программой, на другой из Библиотеки Компонентов. Для замены кликните стрелку вниз справа от значка и выберите Рассчитать.
Вы можете изменить ставку плавкую, автоматически выбранную программой. Кликните на значок справа от поля Тип. Вы можете выбрать Предохранитель, Предохранитель и термистор или Резистор-предохранитель. Значок указывает на то, что параметр был изменен.
Вы можете выбирать плавкие компоненты, вызвав формы Библиотека предохранителей, Библиотека термисторов,
Можно также добавить или изменить компоненты защиты от скачков напряжения. В зависимости от выбора стандарта безопасности (см. Безопасность и тепловые характеристики) программа автоматически выберет металлооксидный варистор (MOV), однако пользователь может вручную обойти этот выбор.
Некоторые семейства будут позволять пользователям добавлять дополнительный уровень защиты от скачков напряжения, состоящий из двух последовательно подключенных диодов для подавления напряжения переходного процесса.
Чтобы использовать MOV, выберите флажок Используйте металлооксидный варистор (MOV). Для замены автоматически выбранного варистора щелкните на иконке калькулятора в списке компонентов и выберите Изменить, чтобы перейти в Библиотеку варисторов. Иконка показывает, что была введена пользовательская величина параметра.
Для использования фиксации защиты от скачков напряжения выберите флажок Использовать фиксацию защиты от скачков напряжения. Для замены автоматически выбранных стабилитронов щелкните на иконке калькулятора в списке компонентов и выберите Изменить, чтобы перейти в Библиотеку стабилитронов. Иконка показывает, что пользователь ввел свою величину параметра.
