PI Expert использует наборы компонентов, чтобы определить подборку компонентов, которая будет использоваться для создания, оптимизации и документирования дизайна. Набор компонентов – это подгруппа библиотеки компонентов и включает в себя все типы компонентов. Как уже говорилось в Обзоре библиотек и наборов компонентов, использование компонента, добавленного в библиотеку, возможно только после того, как он добавлен в набор, если только Вы не используете набор Все компоненты.
PI Expert позволяет Вам иметь разные наборы и выбирать их при создании дизайнов. Базовый набор компонентов является набором компонентов, встроенным в PI Expert и не может содержать пользовательских компонентов.

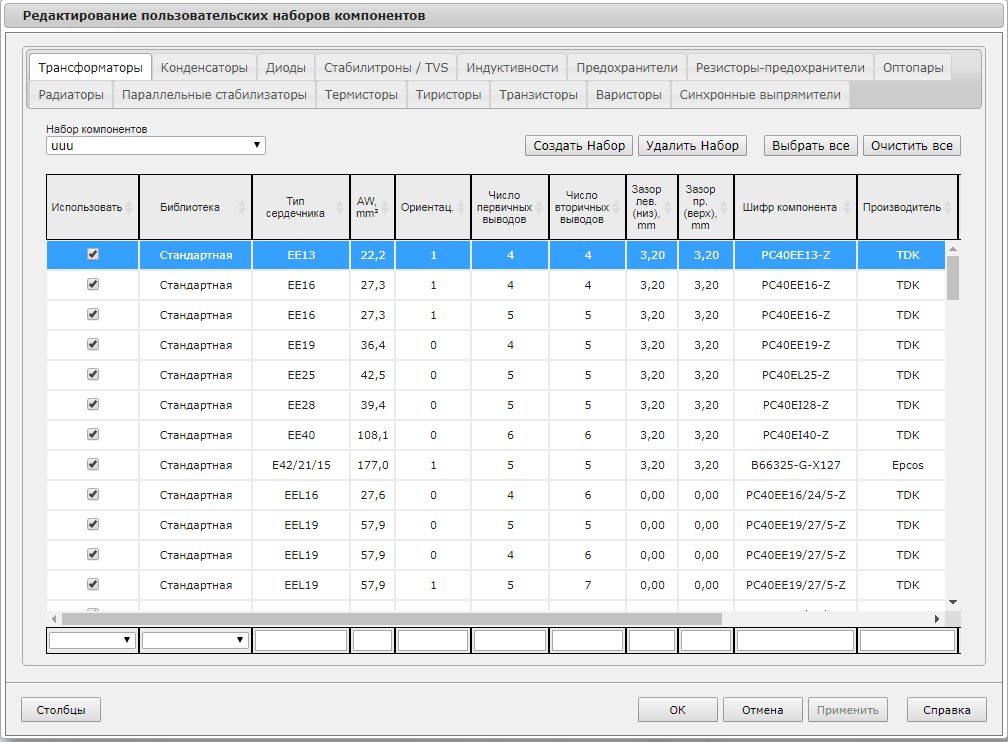

Нажмите кнопку Библиотека компонентов на стартовой (Главной) странице и выберите Наборы компонентов:
При использовании диалогового окна Наборы компонентов, Вы можете использовать функции отбора и фильтрации как в библиотеке компонентов.
Чтобы создать набор компонентов Нажмите кнопку Создать набор. Откроется диалоговое окно Создать набор компонентов. Впишите имя набора компонентов, который Вы хотите создать, и нажмите OK.:
Название созданного набора компонентов появится в выпадающем списке Набор компонентов.
Вы можете выбрать, какой набор компонентов Вы будете использовать при создании и оптимизации нового дизайна.
Чтобы выбрать набор компонентов для нового дизайна:
На последней странице Помощника создания нового дизайна выберите название нужного набора в списке наборов компонентов.
PI Expert будет использовать для нового дизайна только те компоненты, которые есть в выбранном наборе.
Вы можете выбрать, как набор компонентов нужно использовать в ранее созданном дизайне.
Чтобы изменить набор компонентов для существующего дизайна:
Откройте дизайн.
Выберите Настройки дизайна, Настройки по умолчанию в Панели Навигации.
В окне Настройки по умолчанию выберите название нужного набора в выпадающем списке Набор компонентов.
Нажмите OK , чтобы применить новый набор компонентов. PI Expert начнет оптимизацию дизайна и откроет диалоговое окно Ограничитель множества решений. Вы можете и заново оптимизировать дизайн, используя выбранный набор компонентов.
Когда Вы сохраняете файл дизайна PI Expert, программа записывает название набора компонентов, который был использован при создании. В файл дизайна также входит уникальный ключ, созданный на основе содержания набора компонентов, с помощью которого был создан дизайн. Это предотвращает неправильное открытие файла дизайна в следующих случаях:
Вы изменили изначальный набор компонентов дизайна.
Вы используете дизайн вместе с другим пользователем, у которого есть набор компонентов с таким же названием, как у набора, с помощью которого был создан дизайн, однако компоненты, включенные или исключенные из него, отличаются.
При возникновении любой из этих ситуаций, PI Expert выдает сообщение об ошибке, сообщая о сложившейся ситуации и предполагаемом решении. Это действие помогает PI Expert справится с ситуацией не оказывая влияния на какой-либо дизайн или набор компонентов.
Используйте этот пример для того, чтобы понять, как эффективнее использовать наборы компонентов. Предположим, что Вы не хотите использовать конденсатор Panasonic. Использование набора компонентов поможет Вам убедиться, что PI Expert не включил ни один из этих конденсаторов в дизайн. Выполните следующие шаги:
Откройте диалоговое окно Наборы Компонентов.
Нажмите на Создать набор и введите название, например, Доступные конденсаторы . Нажмите OK.
Нажмите на вкладку Конденсаторы , чтобы открыть библиотеку конденсаторов.
Отфильтруйте столбец Производитель по элементу Panasonic.
Со всех компонентов в списке, в данном случае со всех конденсаторов «Panasonic» снимите галочку Использовть.
Нажмите OK, чтобы сохранить Ваш набор и закрыть диалоговое окно Редактирование пользовательских наборов компонентов.
Создайте новый дизайн с новым набором (например, Доступные конденсаторы).
Вы не увидите в дизайне конденсаторов Panasonic.
У PI Expert может не получиться создать дизайн при использовании Вашего набора, так как в нем может не найтись необходимого компонента. В этом случае PI Expert отображает сообщение об ошибке, в котором говориться, что дизайн не был создан по причине отсутствия в пользовательском наборе необходимого компонента.
