Топология Tapped buck предлагает вариант понижающих преобразователей, при использовании которых выходной ток выше порога по току устройства. Топология Tapped buck поддерживается в PIXls для семейства LinkSwitch-II.
На рисунке 1 показана схема преобразователя tapped buck. Источник питания с топологией tapped buck работает примерно также, как и источник с понижающей (buck) топологией.

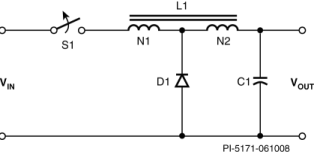

Рисунок 1: Основные компоненты топологии tapped buck
Когда переключатель (S1) включается (закрывается), ток линейно возрастает на комплексном индукторе (L1, составленного из N1 и N2) и за счет нагрузки. Диод D1 – диод с отрицательным смещением и не пропускает ток в это время. Ток продолжает повышаться, пока не достигнет значений порога по току, в результате чего переключателя выключается (открывается).

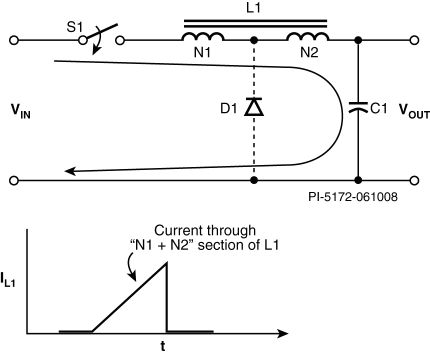

Рисунок 2: Переключатель (S1) закрывается, и ток на катушке индуктивности (L1) линейно возрастает.
Когда переключатель выключается, энергия из входной части индуктора (L1) переходит на выходную (N2). Пиковый ток в выходной обмотке повышается на коэффициент, равный отношению общего числа витков к числу витков выхода, сохраняя общую составляющую витки-амперы постоянной. Этот увеличенный (намагниченный) ток течет из обмотки выхода по диоду свободного хода D1 и обратно на нагрузку. Из-за неидеального соединения между секционированными обмотками, некоторое количество накопленной энергии не может дойти до выходной обмотки.

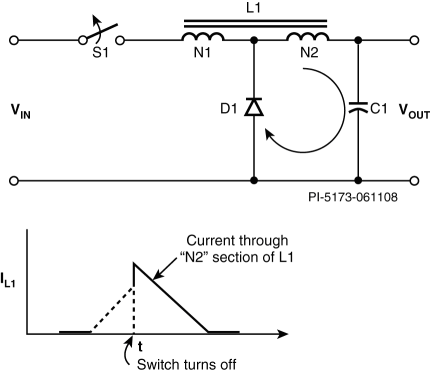

Рисунок 3: Переключатель (S1) открывается, и ток на катушке индуктивности (L1) линейно уменьшается, начиная с большого начального значения
Рассеиваемая энергия на входе L1 вызывает скачок напряжения при выключении. Этот скачок ограничен внутренней межвитковой емкостью L1. Этой паразитной емкости достаточно, чтобы предотвратить превышение при скачке напряжения значения BVDSS на микросхеме PI.
