Скин-эффект и многожильные обмотки

Скин-эффект можно определить, как тенденцию высокочастотного тока пройти по внешней поверхности проводника, ограничивая, таким образом, ток в небольшой части общей площади сечения и увеличивая сопротивление по переменному току.

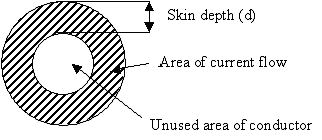

Масштаб этого эффекта определяется глубиной «скин-слоя» при данной частоте. Исходя из рисунка ниже, ток стремится пройти по затемненной части проводника. Оставшаяся часть проводника в данном случае не используется.



Скин-эффект заставляет ток проходить по внешним краям проводника.



Так как эта глубина скин-слоя постоянная (при данной частоте), это благотворно сказывается на параллельных жилах 2, 3 или 4 более тонкого стандартного провода, который сокращает площадь неиспользованной поверхности меди. Это также относится к многожильным обмоткам, и включает в себя двужильные (2), трёхжильные (3) или четырехжильные (4) конструкции. Во многих случаях, конструкция ограничивает максимальное число параллельных проводов из-за скученности и сложности с законцовкой в разъемы катушки
