Это критерий того, насколько заполненным будет имеющееся окно трансформатора после обмотки. Коэффициент заполнения учитывает изоляцию, ленту, область заделки, а также открытые области, которые есть у типичного намоточного трансформатора с катушками. Таким образом, FF 100 % соответствует полностью заполненному окну обмотки. Действительные результаты могут отличаться от расчетных значений и могут зависеть от плотности намотки трансформатора, различия толщины используемой ленты, метода законцовки и т.п. Обратите внимание, что на рисунке обмотки выходят за края катушки. Это соответствует значению коэффициента заполнения (FF) > 100%.

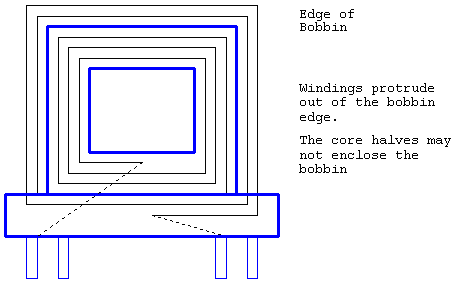

На рисунке показано влияние коэффициента заполнения > 100%.
